INTRO Il y a quelques années j'avais acheté un module pour pouvoir brancher sur mon autoradio une source stéreo basique
Celà ne m'a pas trop servi et finalement je me suis dit que je pourrais l'utiliser pour écouter mon portable sur l'autoradio le tout en bluetooth

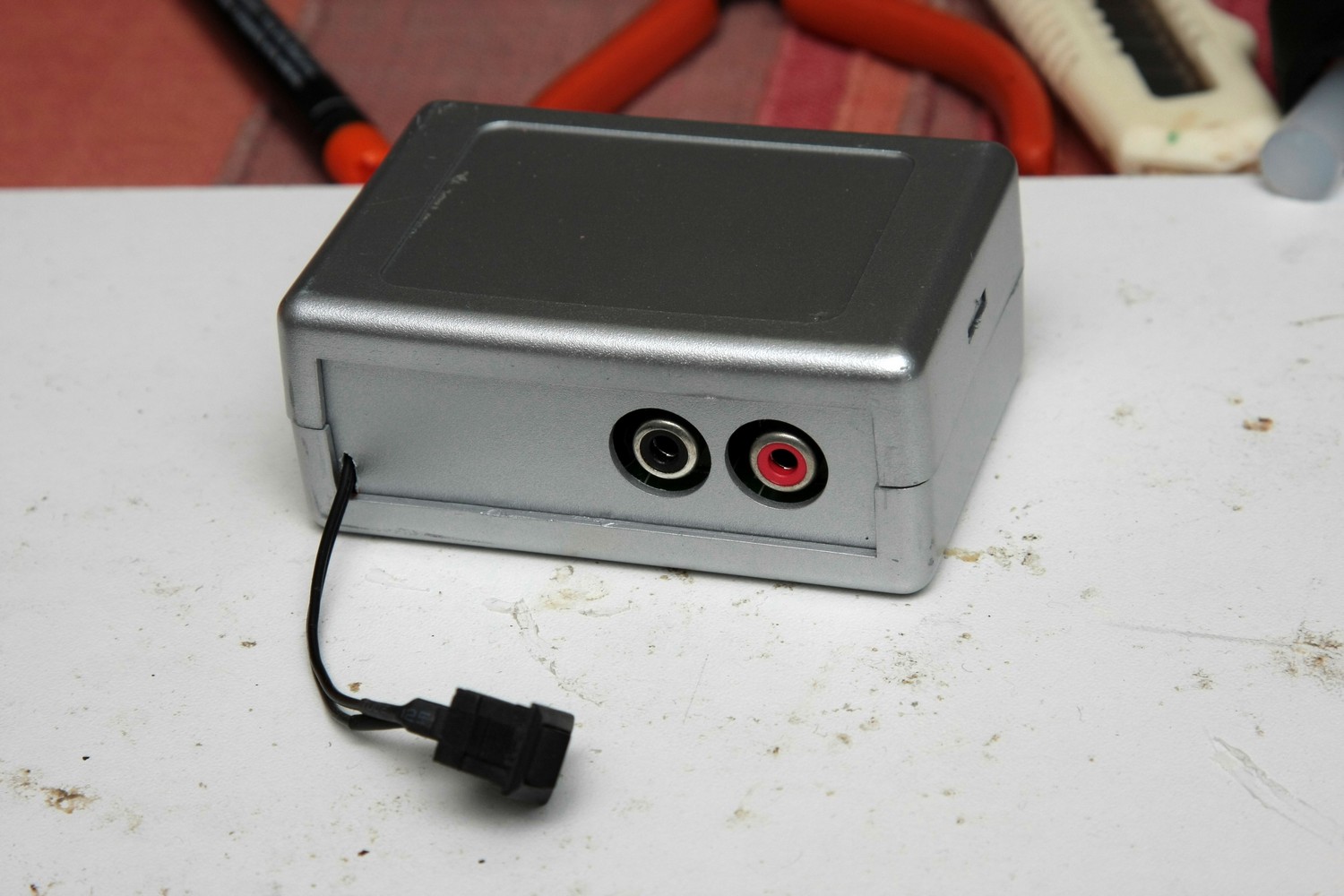

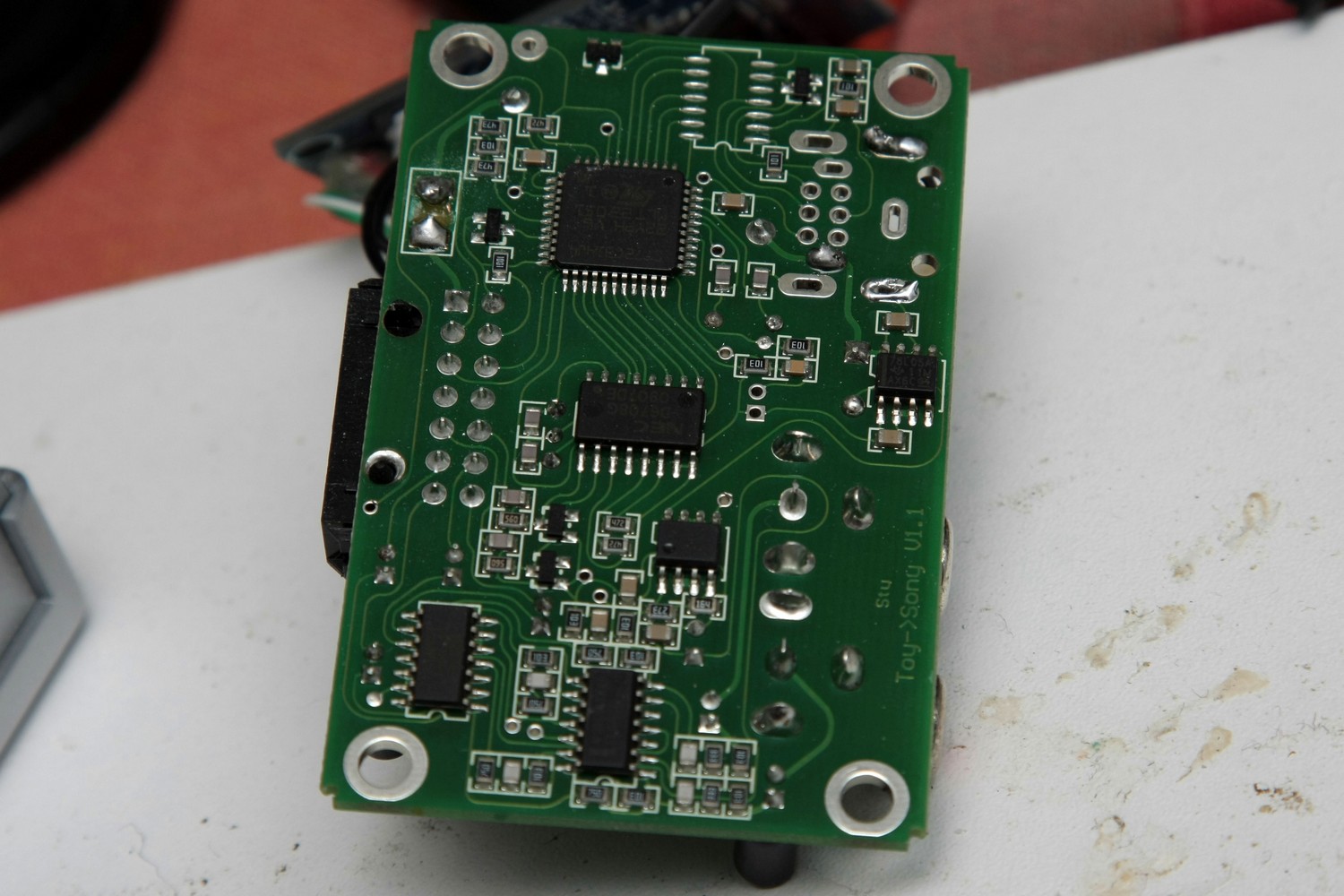

Le boitier qui permet de brancher une source externe sur l'autoradio de la toyota est plutot complexe et ressemble à ça

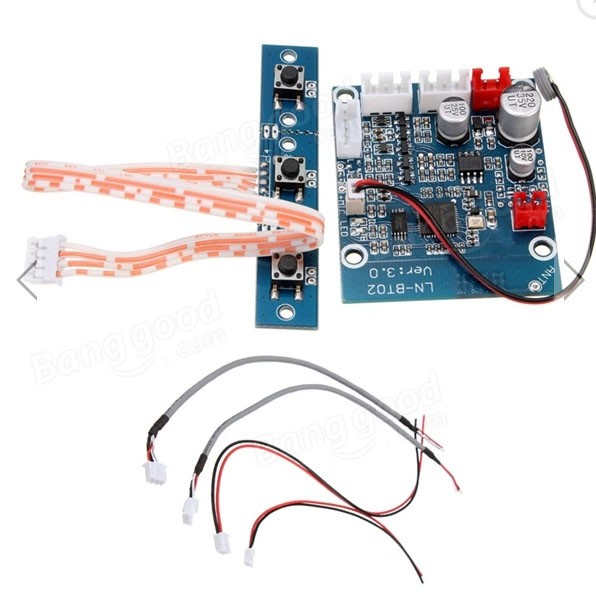

Le module bluetooth est complet, permet de gérer un micro une source AUX et 2 types d'alimentation 3.3v-5v ou 7v-35v et des commande volume etc.
Je n'ai besoin que de la gestion des haut-parleurs.

Je pensais avoir à recuperer le 12v de la batterie pour le module mais finalement je l'ai piqué sur le boitier

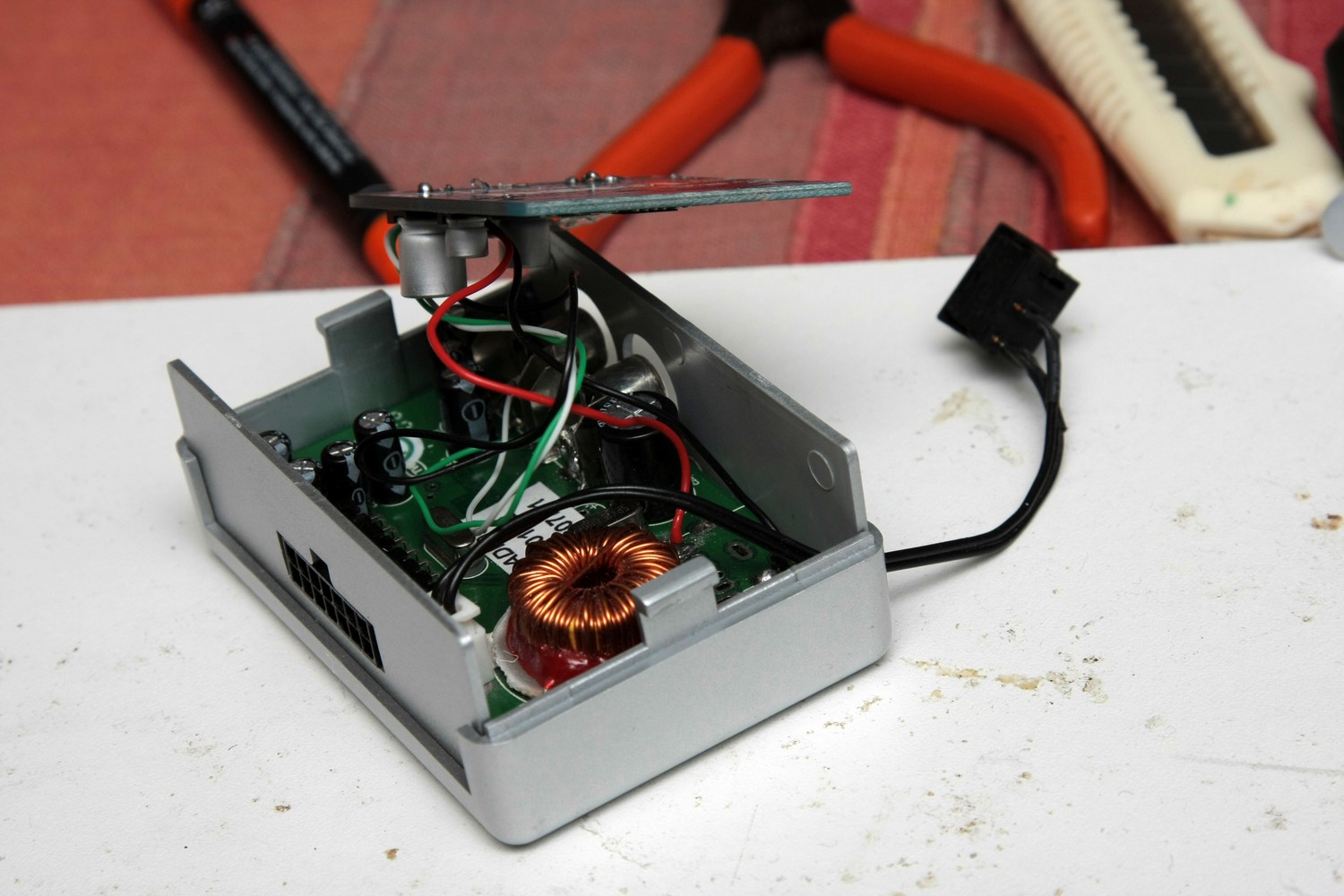

Tant qu'à faire j'ai décider d'intégrer le module dans le boitier et forcément pas la place ... sauf après déssoudage des connecteurs
Ca passe hyper juste !

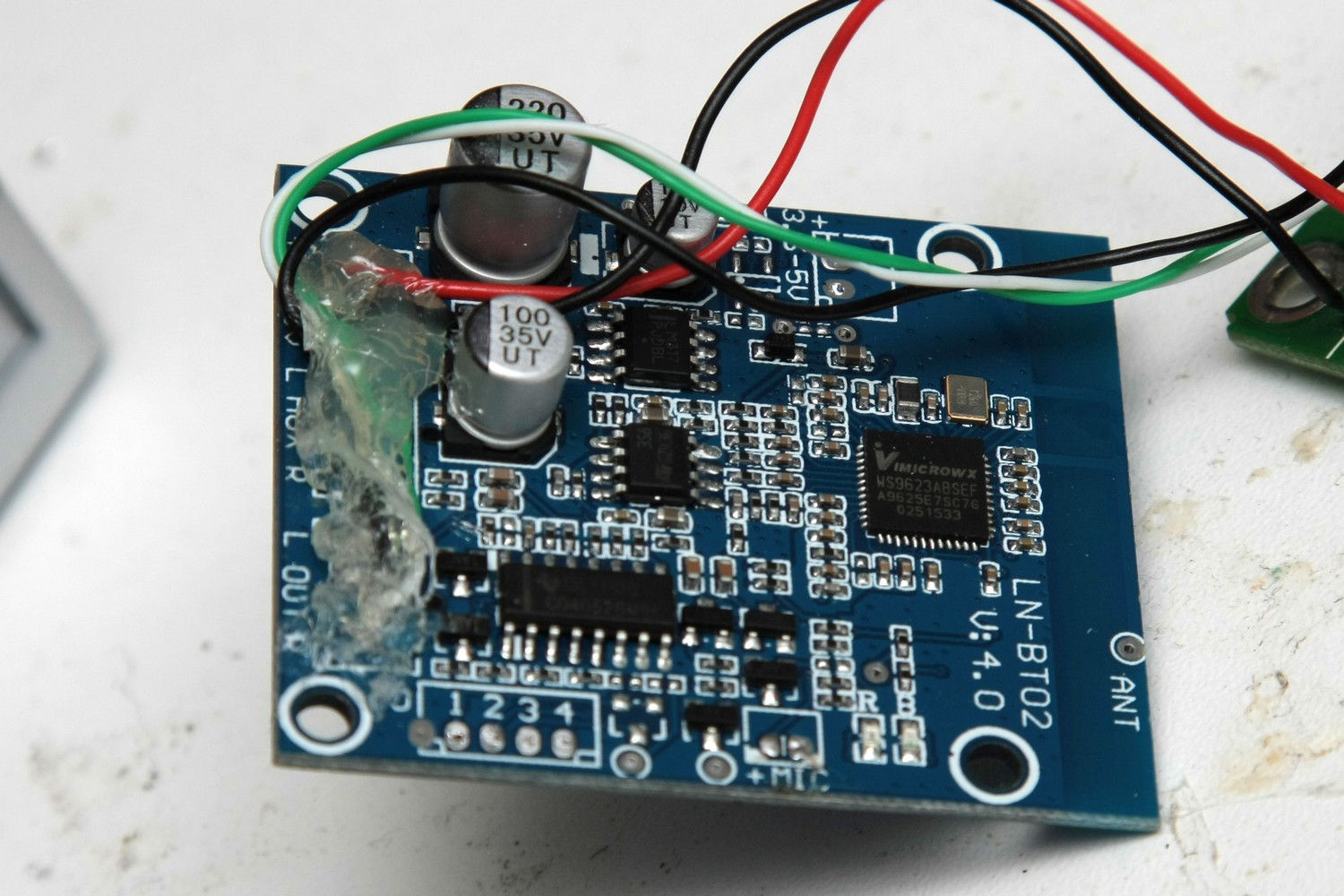

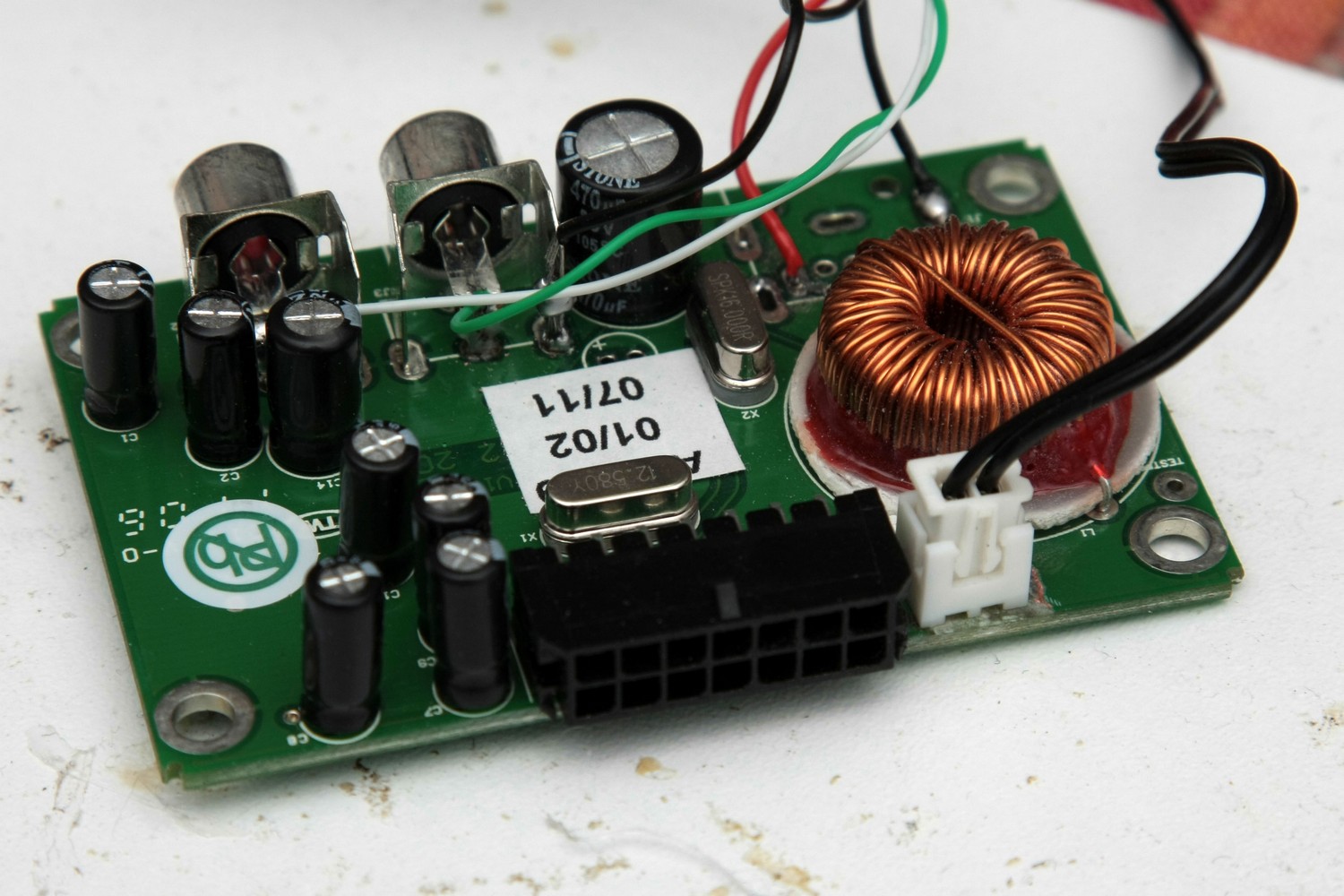

J'ai commencé par souder les 3 fils nécessaire à la stéreo aux bornes RCA puis trouvé un point pour choper le 12v de préférence après un filtrage

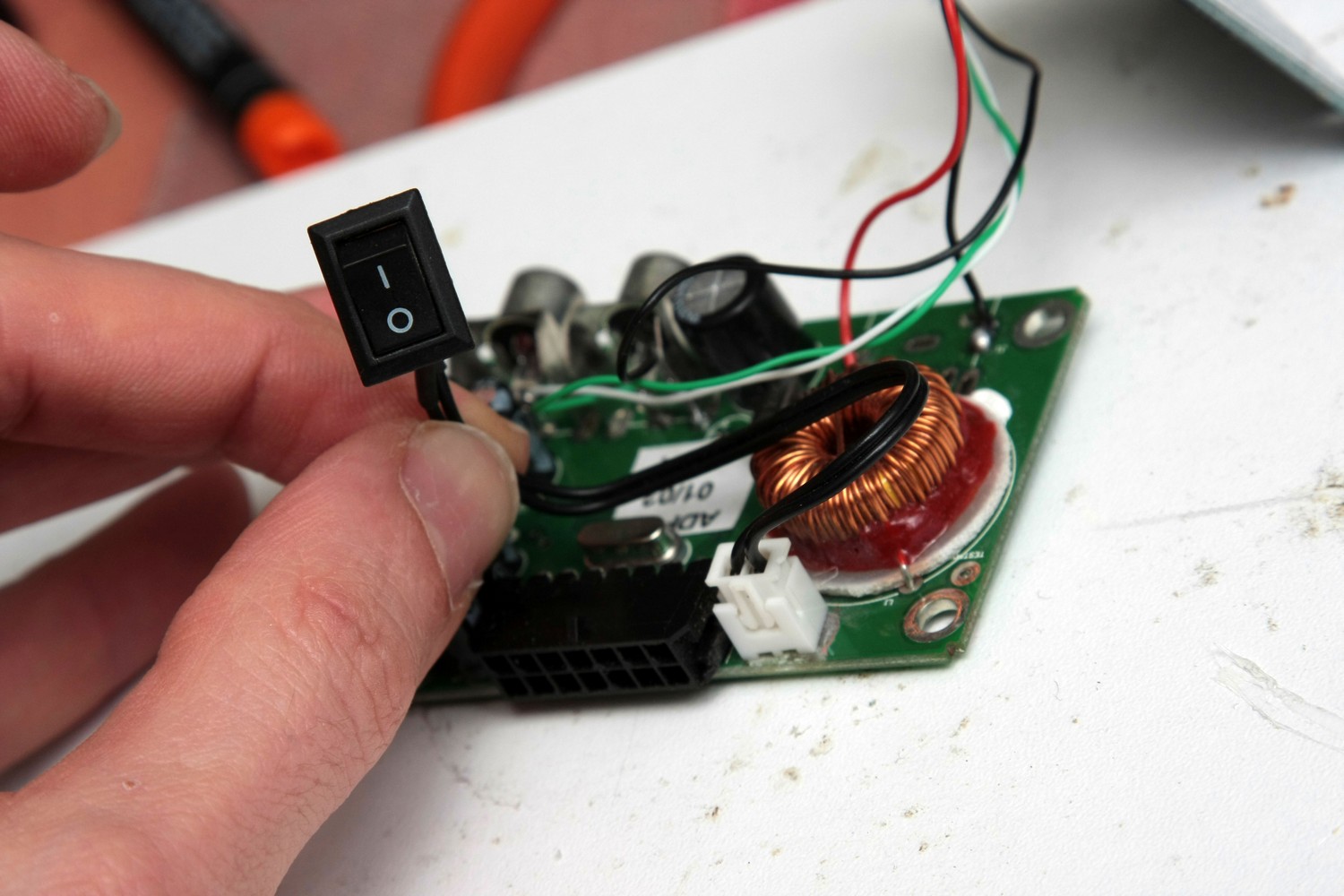

Et finalement j'ai mis un interrupteur pour pouvoir éteindre le boitier et le module m'étant apercu que connecteur principale n'était pas branché sur le contact

Résultat
